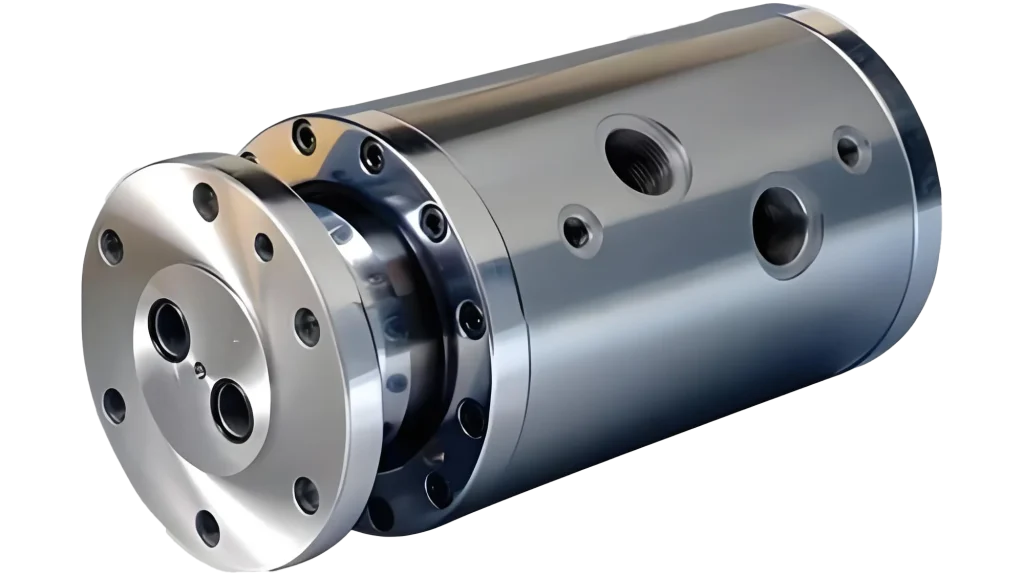

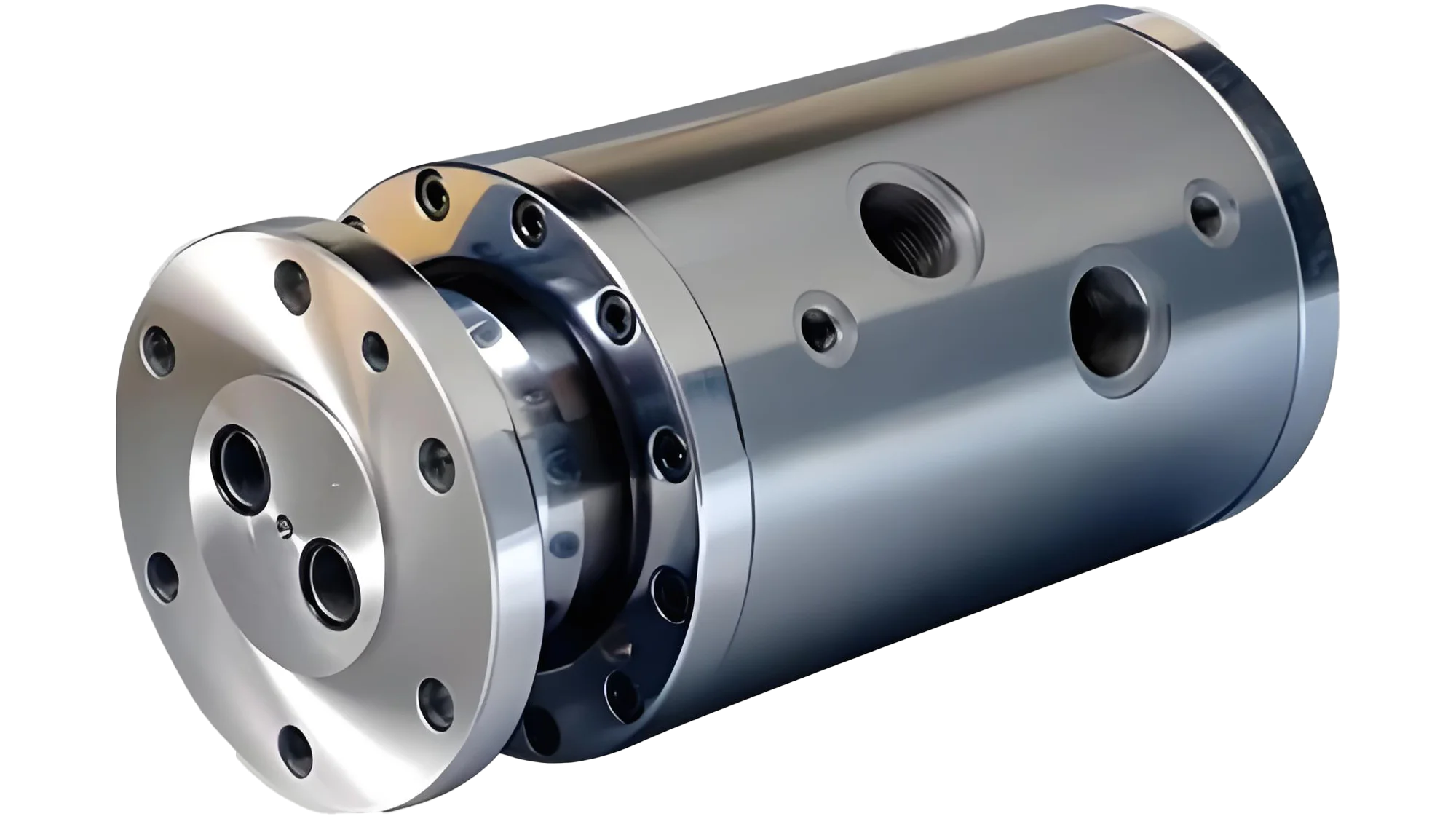

卷取机旋转接头

卷绕机的旋转接头是专为连续卷绕和卷绕工业设备设计的专用旋转传动部件。这些专业旋转接头采用低扭矩柔性旋转、耐磨密封和防抖动结构设计，适应频繁的循环卷绕操作，实现稳定、无泄漏、不间断的流体和气动传动，确保卷绕精度一致，机器运行平稳。

卷取机的旋转接头是一种精密的旋转密封装置，用于在固定的供应管线和卷取机旋转的滚筒、卷轴、心轴或转台之间传输流体和气体。该产品专为电线、电缆、软管、管道、薄膜、胶带和片材缠绕应用而设计，在高速旋转过程中保持连续的介质流动，确保一致的张力、冷却和过程控制。
本产品页面介绍了卷取机旋转接头的完整结构、技术参数、行业应用和工程解决方案。该内容反映了电缆制造、软管生产、金属带加工和包装生产线的实践经验，在这些生产线上，可靠的旋转流体传输直接影响产品质量和正常运行时间。

产品概述
卷取机的旋转接头解决了在不扭曲软管或电缆的情况下将介质送入旋转卷取或放线单元的问题。它安装在机架和旋转轴之间，为冷却液、压缩空气、真空、液压油或润滑剂提供密封通道。根据卷绕过程，接头可以处理单个介质或多个独立的电路。
卷取机服务的关键要求包括紧凑的尺寸以安装在卷取机轴内，低旋转阻力以避免张力变化，连续旋转下的可靠密封，以及耐金属屑、冷却剂雾和灰尘。该产品旨在满足这些需求，同时支持现代卷绕线中常见的高速。
产品结构及主要部件
1.固定外壳
固定外壳是连接到机器框架并容纳供应软管的固定外部主体。它由铝合金、碳钢或不锈钢加工而成，具体取决于环境。内部通道将介质引导到密封界面，而精密的安装表面确保与卷取机轴精确对齐。
2.转轴/转子
卷取机旋转接头的转子是直接安装在卷取机卷筒、心轴或传动轴上的内部旋转构件。它包含与卷取机内部通道对齐的出口。硬化钢或不锈钢结构可抵抗冷却液、灰尘和连续旋转的磨损。
3.动态密封组件
密封组件形成固定壳体和旋转轴之间的压力边界。根据应用情况，卷取机的旋转接头可以使用机械面密封、弹簧密封包或高性能聚合物唇形密封。选择NBR、FKM、PTFE和青铜填充PTFE等密封材料，以与冷却剂、油、空气或真空兼容。
4.精密轴承
密封或润滑轴承支撑转子并保持同心旋转。在卷取应用中，低摩擦轴承的选择至关重要，因为扭矩变化会影响材料张力。轴承还吸收由连接管道引起的微小径向载荷。
5.连接端口
螺纹端口、法兰或快速连接配件提供了与机器供应线的接口。常见的尺寸包括G 1/8、G 1/4、G 3/8和G 1/2。端口方向的设计是为了使软管远离旋转的卷取机和相邻的机器部件。
6.防护密封和护罩
外部刮水器密封件和防尘罩保护内部密封面和轴承免受冷却液雾、金属屑、纤维和卷绕环境中常见的磨料颗粒的影响。这些保护元件延长了维护间隔，降低了污染引起的故障风险。
技术特点及优势
紧凑型空心轴设计：安装在卷取机轴内部或周围，无需增加过多的长度或直径。
低运行扭矩：通过最大限度地减少旋转阻力来保持一致的张力控制。
连续工作密封：平衡密封面在卷绕速度超过每分钟数百转时可靠运行。
多回路功能：通过单个旋转接口传输冷却液、空气和液压控制信号。
耐冷却液和切屑：密封轴承和防护罩可应对潮湿、肮脏的卷取环境。
易于维护：密封套件和轴承筒可以在不从机器上拆卸整个装置的情况下更换。
定制安装：法兰、螺纹和空心孔选项与常见的卷取机轴设计相匹配。
卷取机旋转接头产品参数

运作原理
卷取机的旋转接头基于旋转接头原理运行。介质通过螺纹端口进入固定外壳，流过精密加工的内部通道，并穿过动态密封界面进入旋转轴。从那里，介质继续通过卷取机轴到达需要的卷筒、心轴或工具。
动态密封使用压在旋转密封面上的固定密封面。当表面磨损时，弹簧力或液压保持接触。表面之间的微观流体膜提供润滑，同时限制泄漏。适当的平衡比、表面光洁度和对齐对于延长密封寿命和稳定的卷取张力至关重要。
行业应用和工程解决方案
电线电缆盘绕
拉丝和电缆绞合线使用卷取机，将成品高速卷绕到卷筒上。卷取机的旋转接头向卷取机卷筒供应冷却剂，以防止热量积聚，并保持真空或气压以控制张力。多通道型号允许冷却液和气动控制共享同一旋转轴。
软管和管道缠绕
挤出的软管、管子和管材在生产后立即缠绕在卷筒上。冷却水或空气必须到达转鼓，以稳定产品形状。该产品在滚筒旋转时连续传输这些介质，消除了对疲劳和泄漏的柔性软管的需求。
金属带和箔卷取
钢带、铝箔和铜带缠绕线在高压和高速下运行。卷取机的旋转接头将冷却剂或润滑剂输送到卷取机心轴，并可为膨胀和收缩功能提供液压。低扭矩和精确的平衡防止了可能损坏薄材料的张力波动。
薄膜、胶带和片材缠绕
塑料薄膜、胶带和纸张卷绕机需要清洁、一致的操作。该产品输送空气用于堆芯膨胀，输送真空用于卷材固定，或输送冷却剂用于温度控制。平稳的旋转和无泄漏的密封保护了洁净室和粉尘敏感环境中的产品质量。
绳索和纤维卷绕
绳索、纤维和纺织品卷绕机使用可能需要气动或液压功能的旋转卷取卷轴。卷绕机的旋转接头支撑这些辅助电路，同时保持卷绕路径没有软管和配件。
选型指南
通过记录以下条件来指定正确的产品：
卷取机轴直径和安装方式。
最大转速和占空比。
每个回路的介质类型、压力和温度。
所需流速和允许压降。
环境条件，如冷却液雾、灰尘、纤维或化学品。
卷绕过程的扭矩灵敏度。
维护权限和预期服务间隔。
