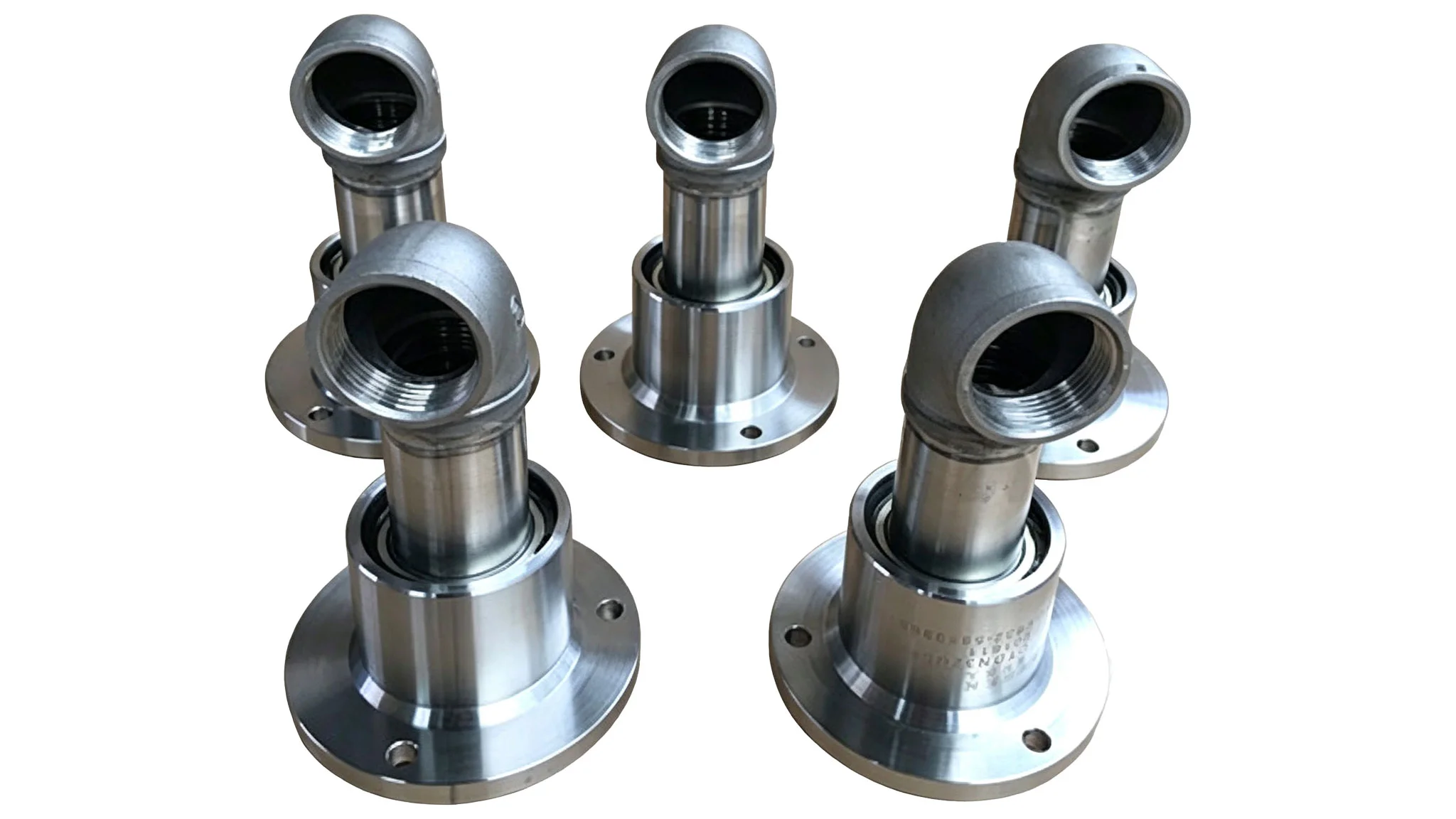

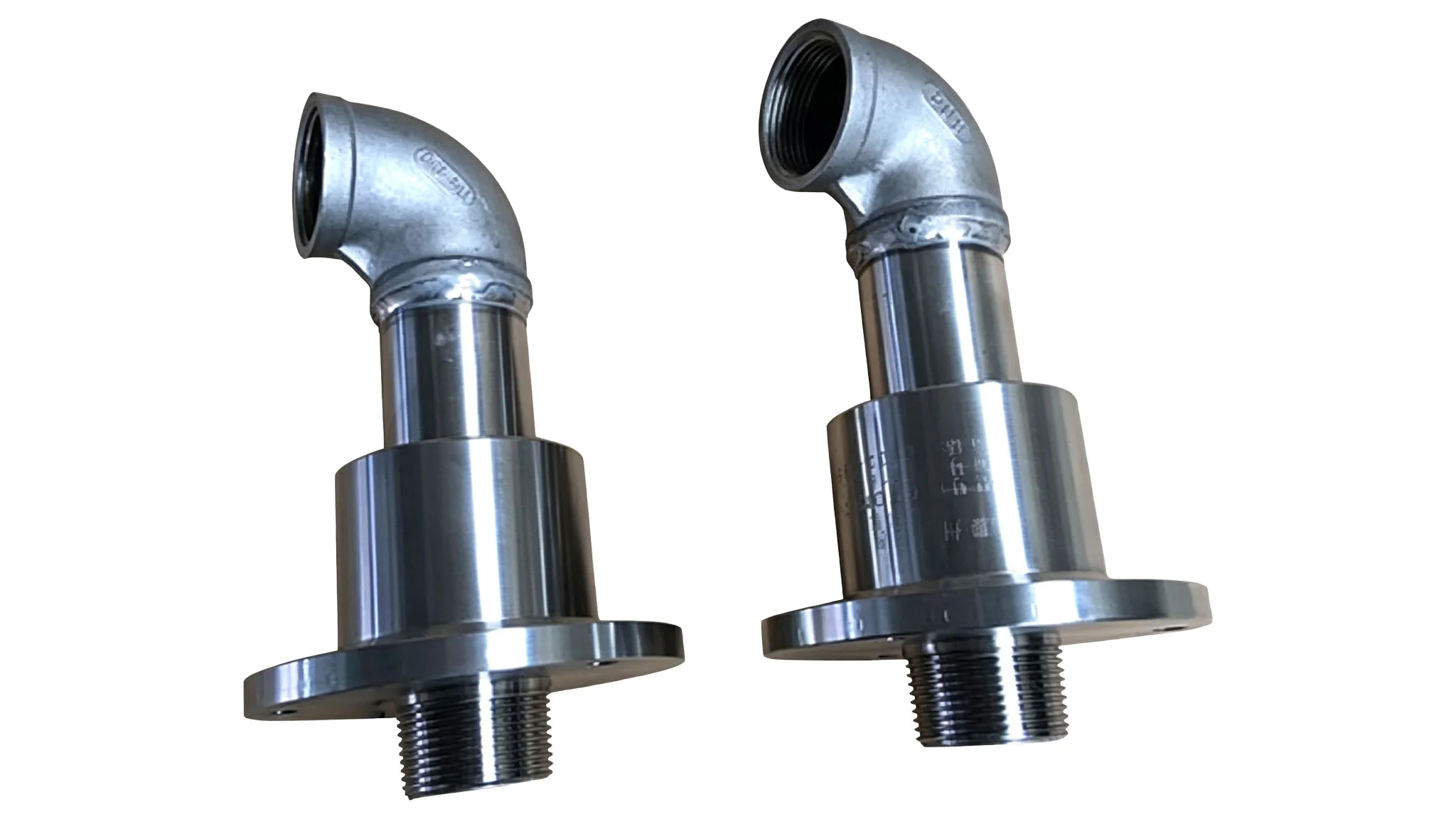

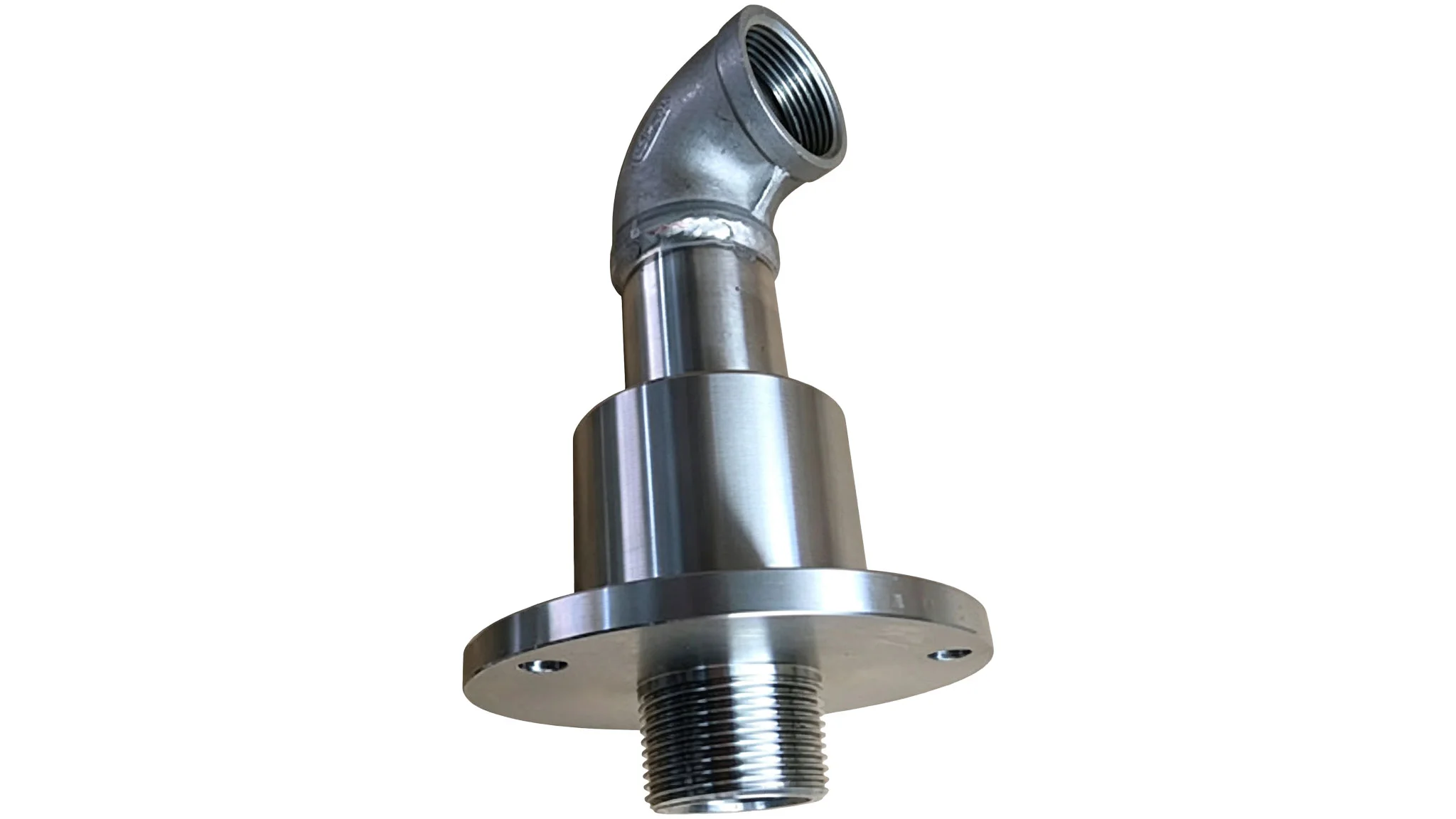

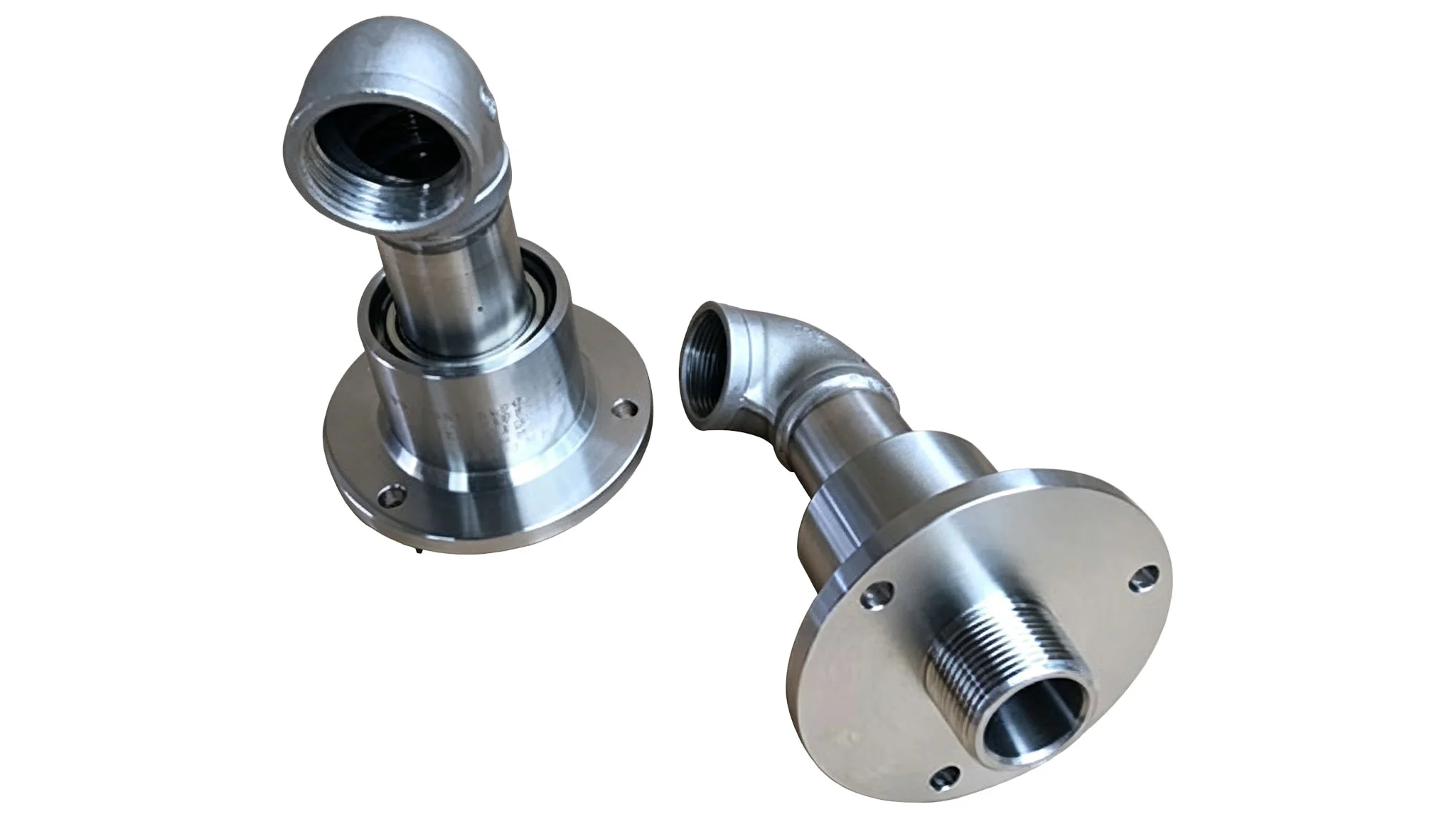

高压洗车机旋转接头
高压洗车机旋转接头，简单说就是连接洗车机与高压水管或水枪、并能360度旋转防缠绕的机械密封装置。它让你洗车时水管不拧劲、不打结，拆装也更快。
- Operating Temperature100℃
- work pressure20MPA
- maximum speed100r/min
高压洗车机旋转接头
高压洗车机旋转接头，简单说就是连接洗车机与高压水管或水枪、并能360度旋转防缠绕的机械密封装置。它让你洗车时水管不拧劲、不打结，拆装也更快。
产品概述
高压洗车机旋转接头是一个关键的旋转密封部件，它将高压水或清洁液从固定的供应管路输送到连续旋转的喷射臂或洗涤臂中。在自动洗车系统中，每个旋转喷嘴组件都依赖于一个旋转接头，该接头可以承受极端压力、持续运动和化学侵蚀性洗涤剂，而不会泄漏或卡住。
凭借在旋转接头和液压滑环技术方面十多年的制造经验，我们的工程团队围绕三个核心原则设计每台高压洗车机旋转接头：零外部泄漏、低扭矩和稳定扭矩，以及在日常洗涤循环下的长免维护使用寿命。
主要特征和工程优势
无泄漏密封系统
碳化钨或碳化硅表面的平衡机械密封即使在活塞泵的压力脉动下，也能在高达250巴的压力下保持紧密密封。
耐腐蚀结构
SS304/SS316不锈钢外壳可抵抗洗涤剂、蜡和再生水，在恶劣的洗车环境中延长使用寿命。
低断裂扭矩
精密的轴承布置降低了旋转阻力，使喷臂能够在低流量下平稳旋转，而不会使电机过载。
高速能力
动态平衡支持高达300rpm的转速，满足现代非接触式和隧道式洗车机的需求。
易于维护
可更换的密封套件和滤芯设计最大限度地减少了停机时间；大多数单位可以在30分钟内现场维修。
自定义配置
螺纹、法兰、孔径和多通道选项都是为OEM洗车设备制造商定制的。
技术参数
我们高压洗车机旋转接头系列的标准规格。可根据要求提供定制压力等级、端口尺寸和材料。
| 参数 | 规范 |
|---|---|
| 型号系列 | RJ-CW100 / RJ-CW200 / RJ-CW300 |
| 最大工作压力 | 100 – 250 bar (1450 – 3625 psi) |
| 最大旋转速度 | 300 rpm |
| 流量 | ≤120L/min |
| 工作介质 | 水、洗涤剂溶液、蜡、再生水 |
| 温度范围 | -20°C to +120°C |
| 端口/螺纹尺寸 | G1/4″, G3/8″, G1/2″, G3/4″, G1″ (NPT optional) |
| 连接类型 | 螺纹、法兰或快速接头 |
| 通道数 | 1 – 4 通道 |
| 建筑材料 | 不锈钢SS304/SS316，碳钢（镀镍） |
| 密封材料 | 碳化钨、碳化硅、PTFE、氟橡胶®级FKM |
| 轴承类型 | 双深沟球轴承/滚针轴承 |
| 脱离扭矩 | ≤ 1.5 N·m |
| 使用寿命 | ≥ 1000000个旋转周期（典型） |
| 安装方向 | 任何位置（水平/垂直） |
| 认证 | ISO 9001 manufacturing, CE compliant |
行业应用
我们生产的每台高压洗车机旋转接头都在模拟真实洗车间条件的测试台上进行了验证。经过验证的应用场景包括：
- 非接触式/非接触式洗车系统 — 旋转高压喷射臂和摆动臂
- 隧道式和输送式洗车机——顶部和侧面旋转喷嘴组件
- 龙门式/翻转式洗车设备——车轮和车身底部清洗旋转喷枪
- 自助式洗涤间——旋转软管连接和天花板吊杆
- 卡车和公共汽车清洗系统.大流量旋转刷和喷雾环用大口径旋转接头
- 车身底盘清洗系统——地面旋转喷嘴平台
应用解决方案
适用于洗车设备原始设备制造商
我们与您的机械设计团队共同开发旋转接头，将端口位置、包络尺寸和扭矩要求与您的喷射臂几何形状相匹配，从而减少原型周期和现场故障。
洗车操作员和维护团队
可直接更换的高压洗车机旋转接头单元，安装尺寸可互换，适用于大多数主流洗涤系统。每份订单都提供密封件维修工具包和分解图，将平均维修时间缩短到几分钟。
适用于恶劣和再生水环境
可选的升级密封包和全SS316结构可处理含有悬浮固体和高矿物质含量的回收水，标准接头会过早失效。
